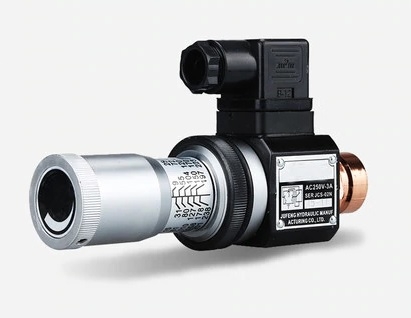

Реле давления JCS-02
Описание
Реле давления масла-JCS-02H JCS-02N JCS-02NL JCS-02NLL для гидравлических маслостанций. Давление настраивается в диапазоне от 20 до 420 бар. и срабатывает когда достигается заданное значение давления. Гидравлическое реле давления JCS используется для давления жидкости открытого/закрытого типа электрического контактного в гидравлического оборудования.
JCS-02H (5-35 МПа) высокого давления.
JCS-02N (3-21MPA) среднего давления.
JCS-02NL (1.5-61MPA) низкое давление.
JCS-02NLL (0.5-6MPA) Ультра низкое давление.
Обозначение схемы реле JCS-02
Модель |
Номинальное давление |
Максимальное давление |
Вес |
JCS-02N |
20-210 кг/cm2 |
230 кг/cm2 |
1,0 кг |
JCS-02NL |
15-60 кг/cm2 |
230 кг/cm2 |
1,0 кг |
JCS-02NLL |
5-40 кг/cm2 |
60 кг/cm2 |
1,0 кг |
JCS-02H |
20-500 кг/cm2 |
600 кг/cm2 |
1,0 кг |
Макс напряжение/ток |
Минимальный напряжение/ток |
250 В/3A 125 В/5A |
DC 24 В в/160 мА. |
Основные характеристики
Присоединение-G¼" внутреннее
Контролируемая среда-Масло
Минимальное рабочее давление-5 МПа
Максимальное рабочее давление-35 МПа
Напряжение-Г24
Максимальная сила тока-16 мА
Регулировка разности давления-Регулируемая
Материал контакта-Латунь
Степень защиты IP-65
Вес-1.0 кг
