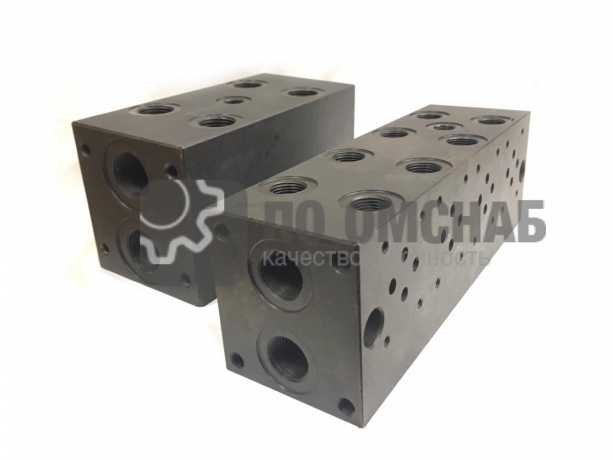

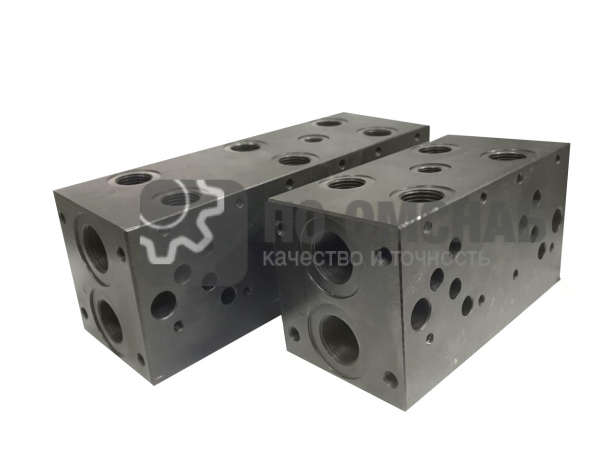

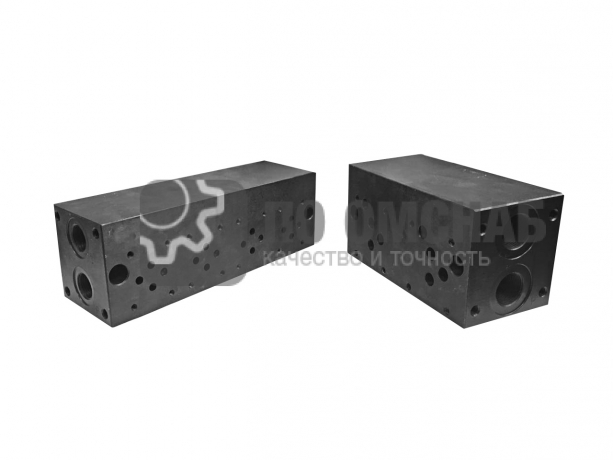

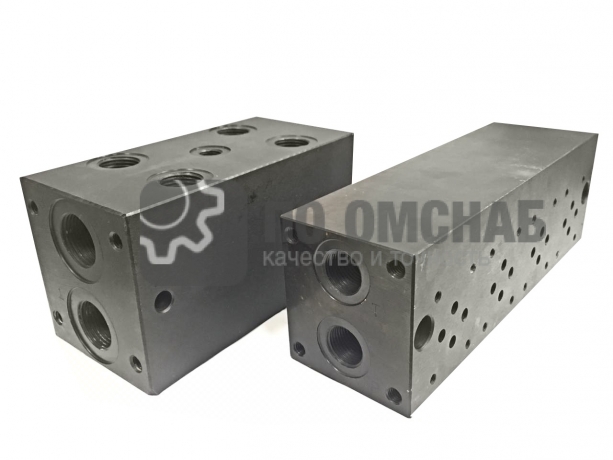

Плиты многоместные присоединительные (переходные) для монтажа гидрораспределителей

Компанией ПО ОМСНАБ поставляются гидравлические многоместные плиты D-03, A-03, D-05, A-05, предназначены для любых золотниковых гидрораспределителей с условным проходом Ду-6 мм.и Ду-10, с креплением по стандарту CETOP 3 и CETOP 5. Данные плиты являются универсальными и могут применяться как для отечественного, так и для импортного оборудования. Монтажная гидраплита позволяют экономить пространство и сократить время на монтаже гидрооборудования. Плита монтажная с обозначением A-алюминиевые и D-металлические.

Характеристики гидраплит:

Материал корпуса: D-сталь
Максимальное рабочее давление: 350 бар (35 МПа).

Материал корпуса: A-алюминий
Максимальное рабочее давление: 250 бар (25 МПа).

Резьбовые присоединительные отверстия для Ду-6:
А-B = G3/8" BSP
P-Т = G1/2" BSP

Резьбовые присоединительные отверстия для Ду-10:
А-B = G1/2" BSP
P-Т = G3/4" BSP

Z является резьба NPT, это коническая

G является резьба BSP, это цилиндрическая

Структура условного обозначения: Монтажные плиты серии D-03, A-03, D-05, A-05.

На примере D-03-P4-G

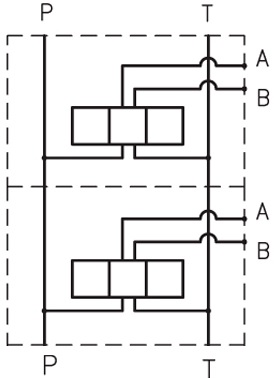

Гидравлическая схема:

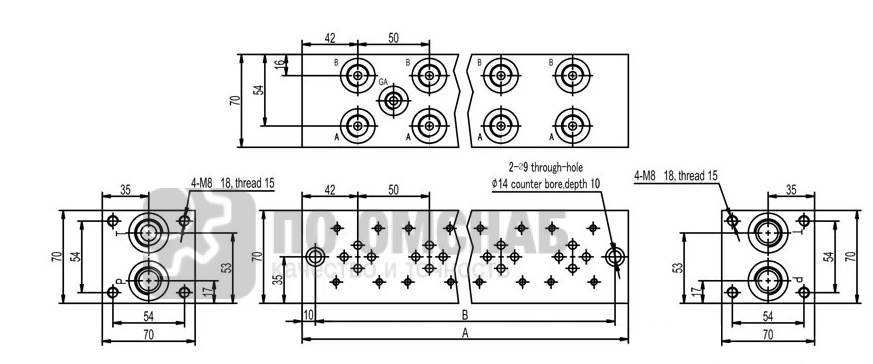

Гидравлическая монтажная плита CETOP 03 (03P*G) Ду-6 для 4WE6, ВЕ6, 1Р6 и т.д.

Длина плиты зависит от количества позиций, как показано в таблице.

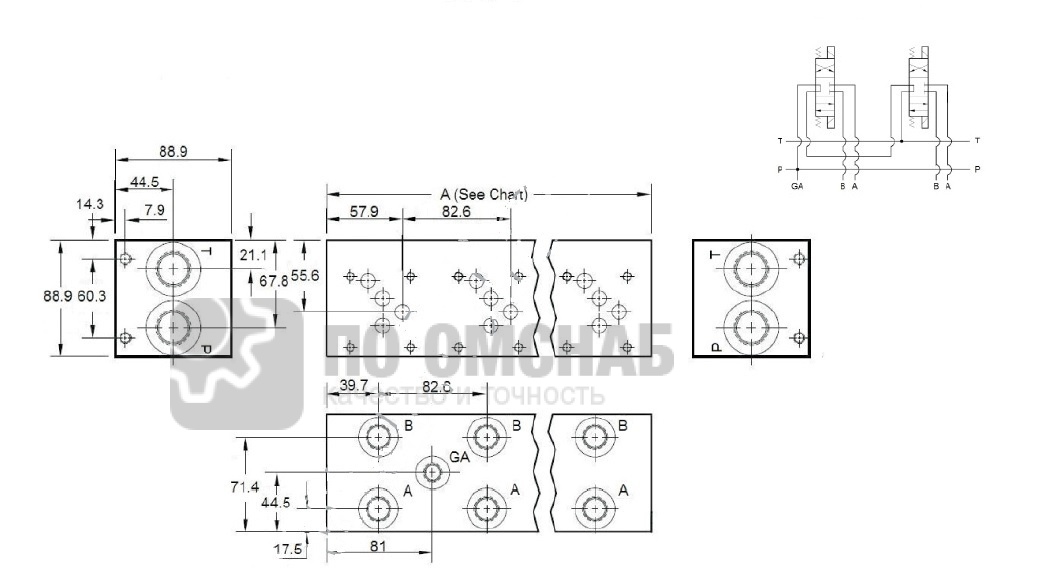

Гидравлическая монтажная плита CETOP 05 (05P*G) Ду-10 для 4WE10, ВЕ10, 1Р10 и т.д.

Длина плиты зависит от количества позиций, как показано в таблице.

Резьба трубная коническая, R (BSP)Трубная коническая резьба, применяемая в конических резьбовых соединениях,а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой по ГОСТ 6357-81. Основана на резьбе BSW (англ. British Standard Whitworth) и совместима с резьбой BSP (англ. British standard pipe tapered thread), именуемаяBSPT (уплотнение достигается за счет смятия резьбы в месте резьбового соединения при ввёртывании штуцера).

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34'48"). Угол профиля при вершине 55°.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4 - обозначается как R 1 1/4.
Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы трубной конической (R), мм

Плита монтажная D03P2G

Плита монтажная D03P3G

Плита монтажная D03P4G

Плита монтажная D03P5G

Плита монтажная D03P6G

Плита монтажная D03P7G

Плита монтажная D03P8G

Плита монтажная D03P9G

Плита монтажная D03P10G

Плита монтажная D05P2G

Плита монтажная D05P3G

Плита монтажная D05P4G

Плита монтажная D05P5G

Плита монтажная D05P6G

Плита монтажная D05P7G

Плита монтажная D05P8G

Плита монтажная D05P9G

Плита монтажная D05P10G

Плита монтажная А03P10G

Плита монтажная А03P2G

Плита монтажная А03P3G

Плита монтажная А03P4G

Плита монтажная А03P8G

Плита монтажная А05P2G

Плита монтажная А05P3G

Плита монтажная А05P4G

Плита монтажная А05P5G
