Крепежные элементы для пневмоцилиндров
Описание

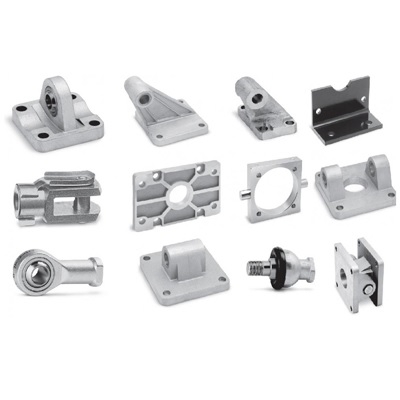

Крепежные элементы для пневмоцилиндров серии DNC по ISO 6431. Крепления пневмоцилиндра выполняют широкий спектр различных задач. Среди них распространение резьбового соединения к штоку передней и задней крышке цилиндра. Также есть крепеж, который охватывает гильзу цилиндра и скользит по шпилькам, стягивающим его крышки.
FA – «фланец» крепится к крышкам и обеспечивает жесткую фиксацию;
I - «серьга» имеет резьбовое присоединение к штоку, обеспечивает движение в одной плоскости;
Y – «двойная серьга» или «вилка штока» так же крепится к штоку с помощью резьбы и обеспечивает движение в одной плоскости;
TC-M – «центральная подвеска с кронштейнами» охватывает цилиндр и может «скользить» по шпилькам от передний крышки до задней, движение осуществляется в одной плоскости;
CA – «подвеска задняя» позволяет осуществлять поворот «по оси» в одной плоскости;
CB – «задняя цапфа» также позволяет поворачиваться «по оси» в одной плоскости;
LB – «уголок» или «лапы» предназначены для жесткого крепления к передней и задней крышке пневмоцилиндра;
TC – «центральная подвеска» представляет из себя то же крепление, что и TC-M, но без кронштейнов;
F – «наконечник Крепёж LB 32 для DNC, самоцентрирующийся» предоставляет возможность поворота вокруг оси и смещения относительно центра;
B – «наконечник шарнирный» крепится к штоку и позволяет отклоняться от прямолинейного движения на 6,5 – 7,5°.

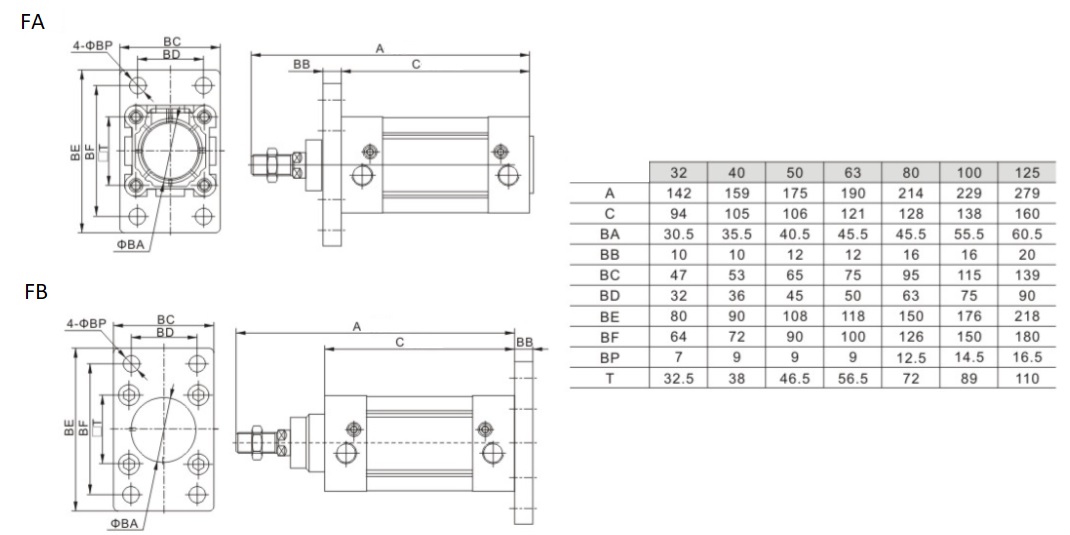

FA + FB - Фланец
Для серий DNC

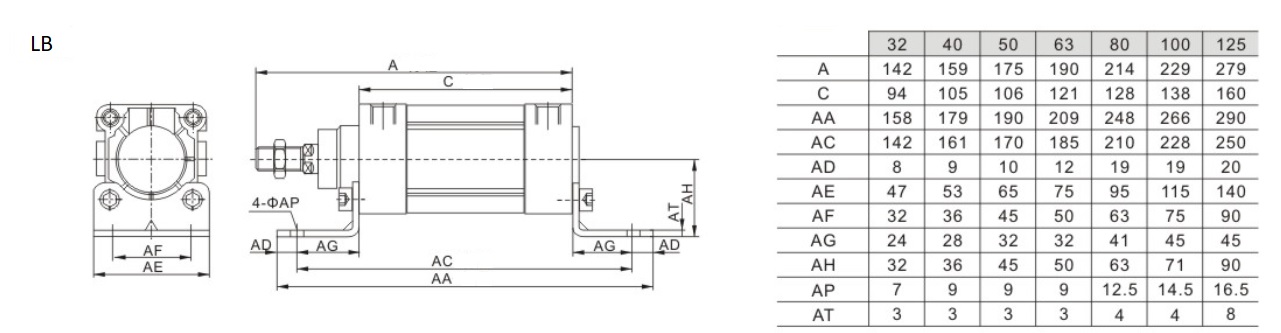

LB - Уголок
Для серий DNC

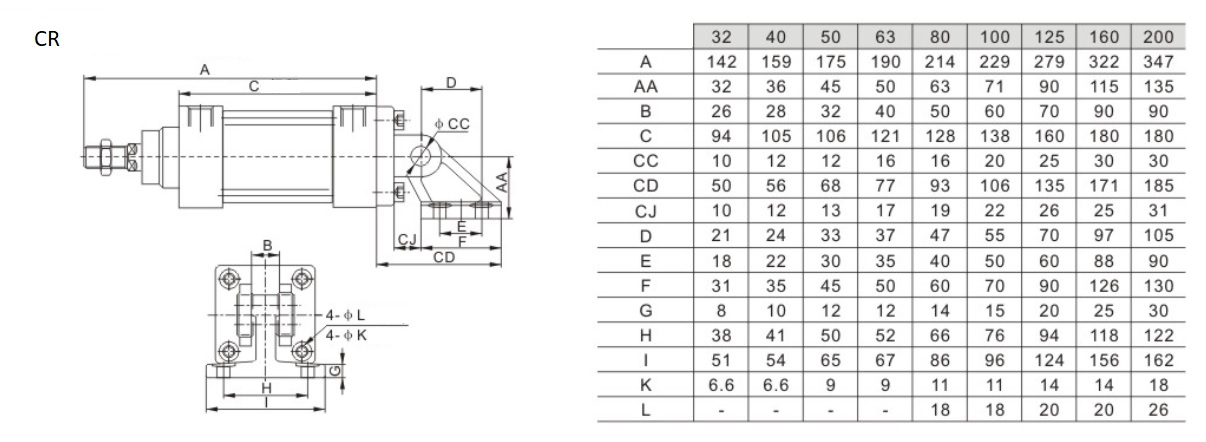

CR
Для серий DNC

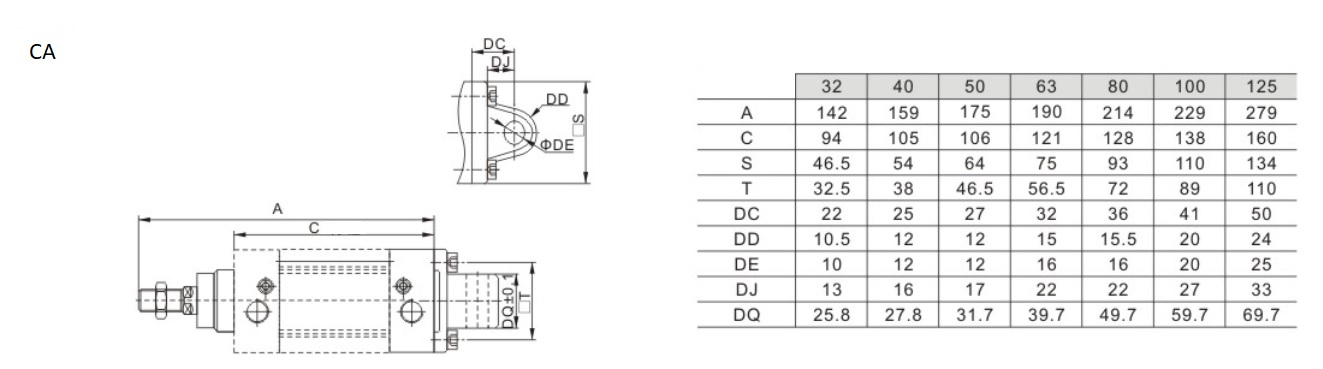

CA
Для серий DNC
CB
Для серий DNC
