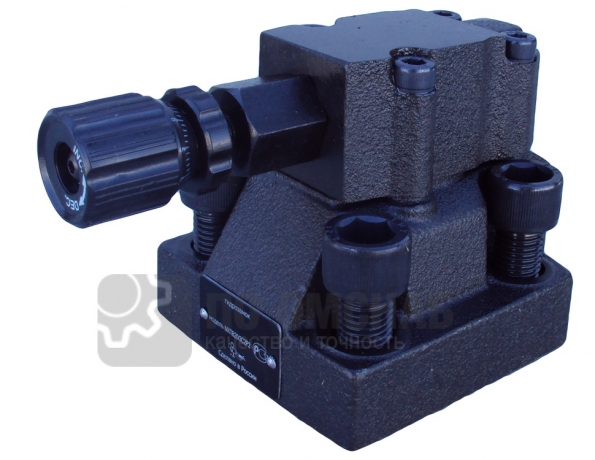

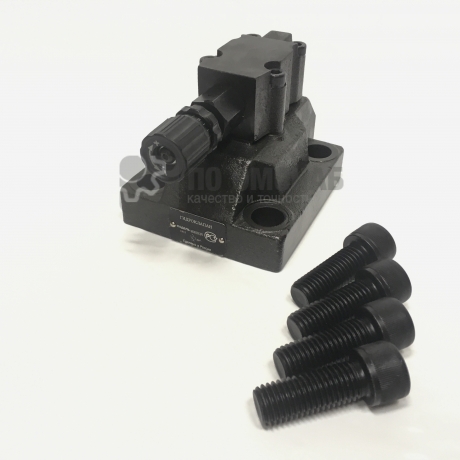

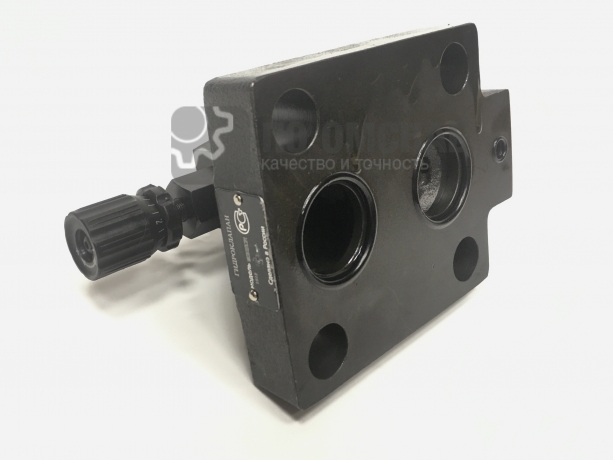

Клапан МКПВ 32/3 С2Р1 (аналог 32-10-2-11)
Описание
Гидроклапаны предохранительные МКПВ 32/3 С2Р1 МКПВ 10/3 С2 (C3) Р2(Р1, Р3), МКПВ 20/3 С2 (C3) Р2(Р1, Р3), МКПВ 32/3 С2 (C3) Р2(Р1, Р3) Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 С стыкового монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержание установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. В комплекте с клапанам МКПВ 32/3 С2Р1 поставляются крепежные болты.
Купить гидроклапан предохранительный МКПВ 32/3 С2Р1 можно на сайте www.omsnab.com или отправить заявку на email: 0551058@gmail.com.
Структура условного обозначения: МКПВ 32/3 С2Р1
| МКПВ 32/3 С2Р1 |
-Клапан предохранительный. |
| МКПВ 32/3 С2Р1 |
-Условный проход Ду=20 мм. |
| МКПВ 32/3 С2Р1 |
-Номинальное давление на входе-32 МПа. |
| МКПВ 32/3 С2Р1 | -Присоединение: С- для стыкового монтажа. |
| МКПВ 32/3 С2Р1 |
-Исполнение по функционально-конструктивным: 2-дистанционное гидравлическое управление разгрузкой. |
| МКПВ 32/3 С2Р1 |
-Исполнение по виду регулировочного устройства: Р-регулировка рукояткой. |
| МКПВ 32/3 С2Р1 | -Номинальному давлению настройки: 1-10 МПа |
Технические параметры
Наименование |
Ду, мм |
Q, л/мин |
P, Мпа |
Вес |
МКПВ-10/3МР1 (М-модульное исполнение) |
10 |
3÷100 |
0,5÷12,5 |
3,5 |
МКПВ-10/3МР2 |
10 |
3÷100 |
1÷25 |
3,5 |
МКПВ-10/3МР3 |
10 |
3÷100 |
1,5÷35 |
3,5 |
МКПВ-16/3Ф… |
16 |
63 |
10÷32 |
* |
МКПВ-25/3Ф… |
25 |
160 |
10÷32 |
* |
МКПВ-32/3Ф... |
32 |
450 |
10÷32 |
* |
МКПВ-4/3С3К3 (С-стыковое исполнение) |
4 |
4 |
10÷32 |
1,2 |
МКПВ-10/3С(*)Р(**) |
10 |
80 |
6,3 |
3,65 |
МКПВ-10/3С(*)Р1(**) |
10 |
80 |
10 |
3,65 |
МКПВ-10/3С(*)Р2(**) |
10 |
80 |
20 |
3,65 |
МКПВ-10/3С(*)Р3(**) |
10 |
80 |
32 |
3,65 |
МКПВ-20/3С(*)Р(**) |
20 |
160 |
6,3 |
4,35 |
МКПВ-20/3С(*)Р1(**) |
20 |
160 |
10 |
4,35 |
МКПВ-20/3С(*)Р2(**) |
20 |
160 |
20 |
4,35 |
МКПВ-20/3С(*)Р3(**) |
20 |
160 |
32 |
4,35 |
МКПВ-32/3С(*)Р(**) |
32 |
320 |
6,3 |
6,15 |
МКПВ-32/3С(*)Р1(**) |
32 |
320 |
10 |
6,15 |
МКПВ-32/3С(*)Р2(**) |
32 |
320 |
20 |
6,15 |
МКПВ-32/3С(*)Р3(**) |
32 |
320 |
32 |
6,15 |
МКПВ-10/3Т(*)… (Т-резьбовое исполнение) |
10 |
80 |
6,3÷32 |
4,85 |
МКПВ-20/3Т(*)… |
20 |
160 |
6,3÷32 |
5,35 |
МКПВ-32/3Т(*)… |
32 |
320 |
6,3÷32 |
7,35 |
*) исполнение по схеме: 2- с гидравлическим управлением; 3 – с электроуправлением, нормально открытый; 4 – с электроуправлением, нормально закрытый;
**) исполнение по роду тока и напряжению электромагнита пилота: 12 - 12В, постоянный; В24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.
Габаритные и присоеденительные размеры гидроклапанов типа МКПВ*С
Гидравлическая схема клапанов давления МКПВ*С
Клапан предохранительный МКПВ 32/3С2Р
Клапан предохранительный МКПВ 32/3 С2Р1 аналог (гидроклапан 32-10-2-11)
Клапан предохранительный МКПВ 32/3 С2Р2 аналог (гидроклапан 32-20-2-11)
Клапан предохранительный МКПВ 32/3 С2Р3аналог (гидроклапан 32-32-2-11)
