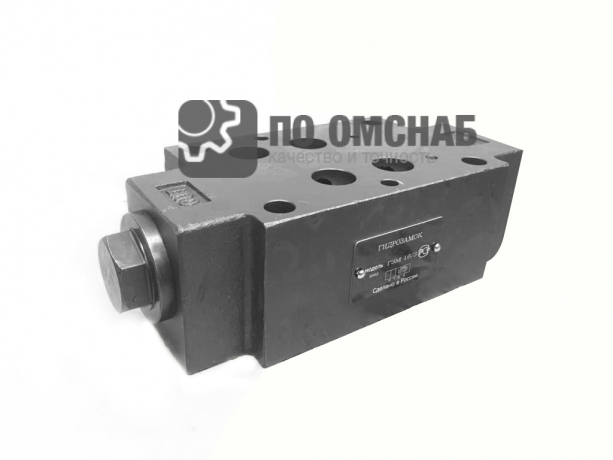

Гидрозамок ГЗМ-16/3М

Гидрозамки ГЗМ-16/3М предназначены для пропускания потока в одном направлении и запирания в обратномнаправлении при отсутствии управляющего воздействия и свободного пропускания потока в обоих направлениях при наличии управляющего воздействия. Область применения – гидропривода прессов станков литейных и литьевых машин, мо-бильной техники и другого гидрофицированного оборудования.

Технические характеристаики гидрозамков ГЗМ 16/3

Гидравлическая схема (двусторонняя) гидрозамка ГЗМ 16/3

Принцип работы гидрозамков ГЗМ-16/3М

Гидрозамки модульного монтажа типа ГЗМ16/3 состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М ). В расточках корпуса установлены толкатель и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ16/3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ16/3МА и ГЗМ16/3МВ. Гидрозамки устанавливаются между гидрораспределителем и монтажной плитой и уплотняются в сборе уплотнительными кольцами круглого сечения, размещенными в цековках
корпуса.

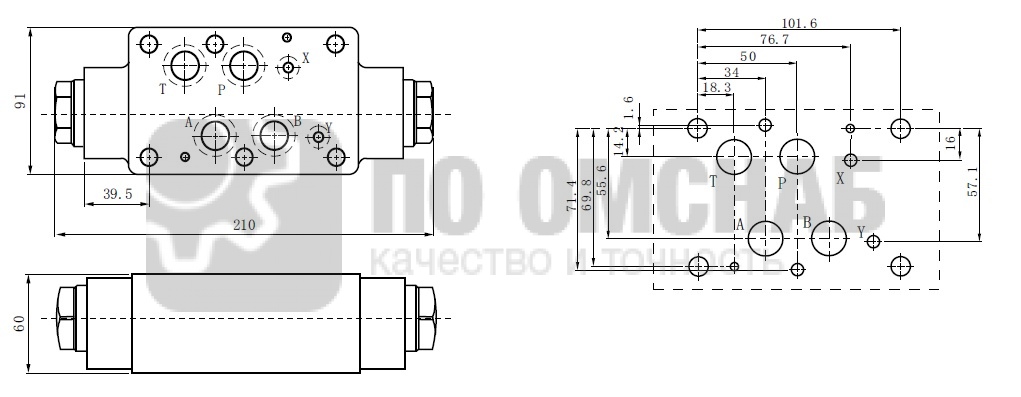

Габаритные и присоединительные размеры гидрозамков ГЗМ 16/3
