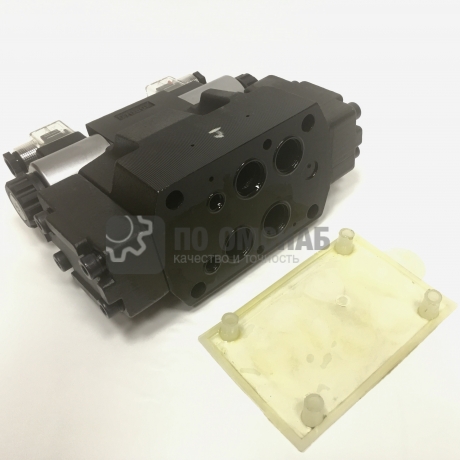

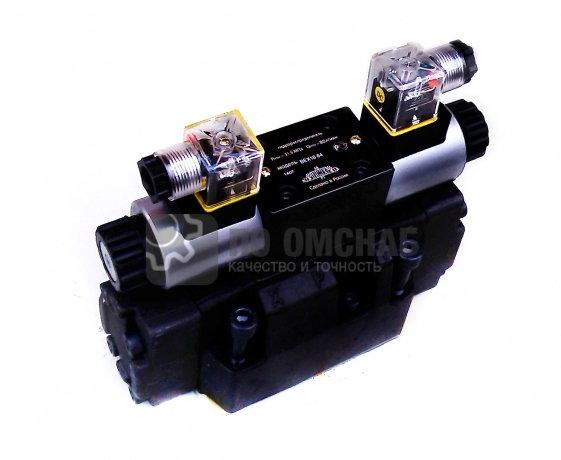

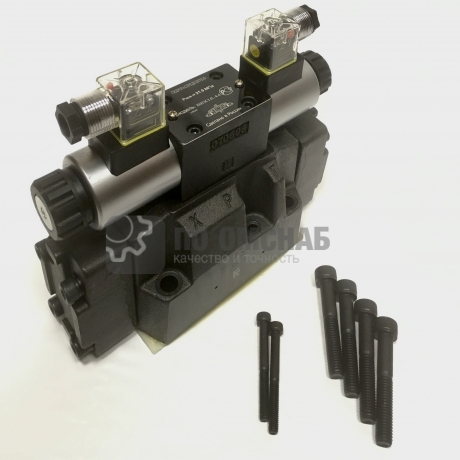

Гидрораспределители ВЕХ 16.14 Г24 (110В, 220В)
Описание
Гидрораспределители ВЕХ16_14Г24, ВЕХ16_14В110, ВЕХ16_14В220.
Гидрорапределители типа В16 золотниковые четырехлинейные с электрогидравлическим управлением, с условным проходом Ду-16 мм и схемой распределения потоков рабочей жидкости 14 (смотри таблицу ниже), предназначены для изменения направления, пуска и остановки рабочей жидкости в гидравлических системах.
Гидрораспределители BEX16 имеют электрогидравлическое управление.
Распределители с электрогидравлическим управлением ВЕХ16-14.Г24, ВЕХ16-14.В110, ВЕХ16-14.В220 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Ду-6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает с
схемой гидрораспределителей ВЕХ16.
Структура условного обозначения: Гидрораспределителя ВЕХ16.14.Г24, ВЕХ16.14.Г12, ВЕХ16.14.В110, ВЕХ16.14.В220.
На примере ВЕХ16.44 Г24
| ВЕХ16.44 Г24 | -Гидрораспределитель золотниковый с электрогидравлическим управлением. |
| ВЕХ16.44 Г24 | -Условный проход Ду=16 мм. |
| ВЕХ16.44 Г24 |
-Схема распределения потока рабочей жидкости (см. таблицу). |
| ВЕХ16.44 Г24 |
-Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение. |
Технические характеристики гидрораспределителей типа ВЕX-16
Характеристика |
ВЕХ 16 |
Рабочее давление, макс. линия P,А,В, Мпа |
31.5 |
Рабочее давление, линия Т, Мпа |
25 |
Рабочее давление, макс. Порт Y, Мпа |
16 |
Расход макс., л/мин |
80-125 |
Рабочая жидкость |
минеральное масло |
Напряжение управления, постоянный-DC |
12,24V |
Напряжение управления, переменный-AC |
110, 220V |
Масса, кг |
9 |
Присоединительные и габаритные размеры в мм. ВЕ16
Примечания:
отверстие P - для входа рабочей жидкости под давлением;
отверстия A и B - для присоединения к другим гидравлическим устройствам;
отверстия T - отверстие для выхода рабочей жидкости в бак;
отверстия X - подвод потока управления;
отверстия Y - слив потока управления.
Схемы для распределения потока жидкости для гидрораспределителя ВЕ16
Структура условного обозначения гидрораспределителя ВЕХ16
