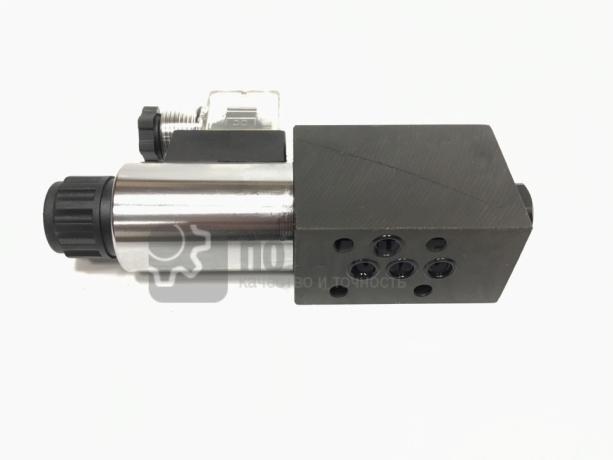

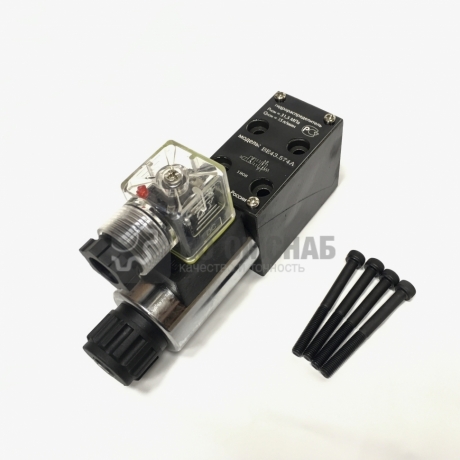

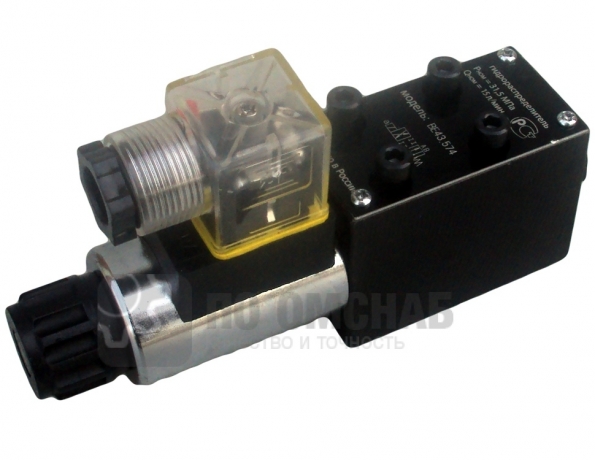

Гидрораспределители ВЕ 43.573
Описание
Гидрораспределители ВЕ43 574 Г24 (В110, В220) ВЕ43 754 Г24 (В110, В220), ВЕ43 24 Г24 (В110, В220), ВЕ43 34 Г24 (В110, В220), ВЕ43 54 Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
Технические характеристики
| МОДЕЛЬ | ВЕ43 | ВЕ6 | ВЕ10 |
| Условный проход, мм | 4 | 6 | 10 |
| Макс.поток рабочей жидкости, л/мин | 14 | 80 | 100 |
| Давление номинальное на входе, кгс/см2 / МПа Отверстия: P-A-B | 250/25 | 320/32 | 320/32 |
| Максимальное давление на сливе, МПа Отверстия: Т | 6 | 16 | 16 |
| ВЕС кг. 1магнит | 1 | 1.5 | 4.8 |
| ВЕС кг. 2магнита | 1.4 | 2.2 | 6.1 |
Принцип работы распределителей ВЕ43 с одним электромагнитом
Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного двупозиционного (4/2) ВЕ6.573, ВЕ6.574, ВЕ6.754 гидрорапрседелителя нет центральной позиции золотника. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" , при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T. А для возврата в положение (а) необходимо просто не подавать напряжение на электромагнит «а» тогда под действием пружины 4 золотник (3) вернется в исходное положение.
Схемы для распределения потока жидкости для гидрораспределителя ВЕ43
