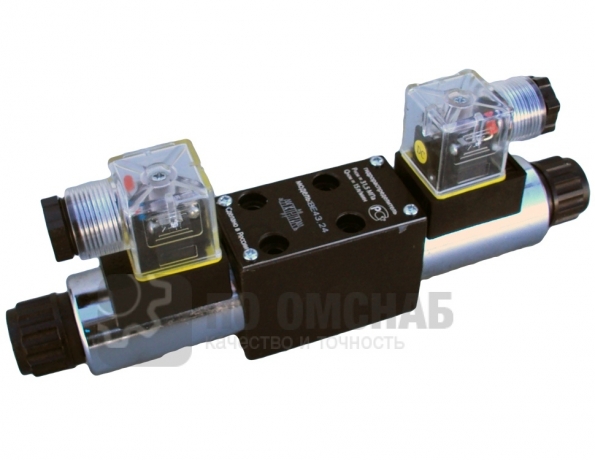

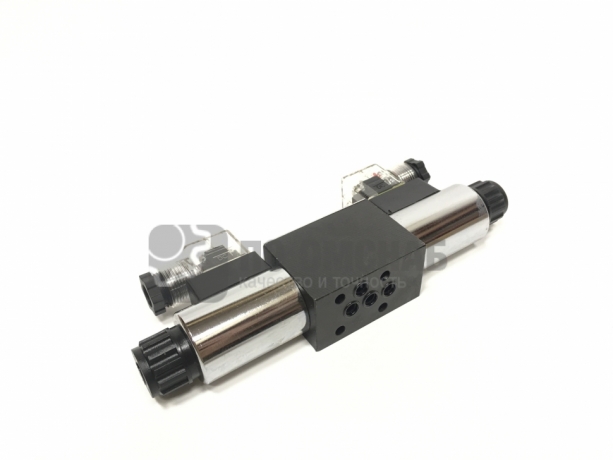

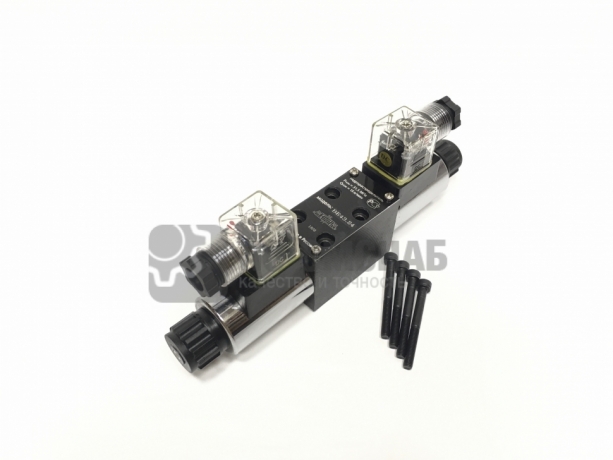

Гидрораспределители ВЕ 43.54
Описание
Технические характеристики
| МОДЕЛЬ |
ВЕ43 |
ВЕ6 |
ВЕ10 |
| Условный проход, мм |
4 |
6 |
10 |
| Макс.поток рабочей жидкости, л/мин |
14 |
80 |
100 |
| Давление номинальное на входе, кгс/см2 / МПа |
250/25 |
320/32 |
320/32 |
| Максимальное давление на сливе, МПа |
6 |
16 |
16 |
| ВЕС кг. 1магнит |
1 |
1.5 |
4.8 |
| ВЕС кг. 2магнита |
1.4 |
2.2 |
6.1 |
Принцип работы распределителей ВЕ43 с двумя электромагнитами
Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 43.24, ВЕ 43.34, ВЕ 43.54, гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Схемы для распределения потока жидкости для гидрораспределителя ВЕ43
