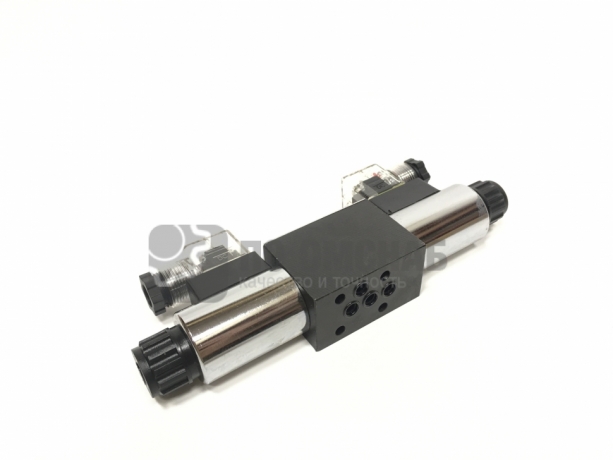

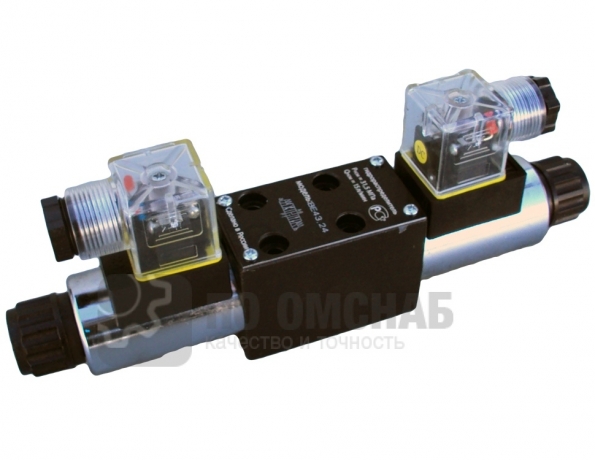

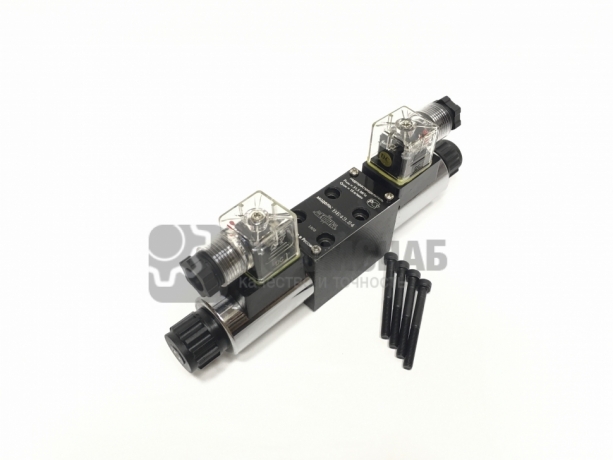

Гидрораспределители ВЕ 43.34
Описание
Гидрораспределители ВЕ43 574 Г24 (В110, В220) ВЕ43 754 Г24 (В110, В220), ВЕ43 24 Г24 (В110, В220), ВЕ43 34 Г24 (В110, В220), ВЕ43 54 Г24 (В110, В220) являются золотниковыми гидрораспределителями с односторонним электромагнитным управлением (с одной катушкой). Такие распределители применяются для управления пуском, остановом и направлением объемного потока.
Технические характеристики
| МОДЕЛЬ | ВЕ43 | ВЕ6 | ВЕ10 |
| Условный проход, мм | 4 | 6 | 10 |
| Макс.поток рабочей жидкости, л/мин | 14 | 80 | 100 |
| Давление номинальное на входе, кгс/см2 / МПа Отверстия: P-A-B |
250/25 | 320/32 | 320/32 |
| Максимальное давление на сливе, МПа Отверстия: Т |
6 | 16 | 16 |
| ВЕС кг. 1магнит | 1 | 1.5 | 4.8 |
| ВЕС кг. 2магнита | 1.4 | 2.2 | 6.1 |
Принцип работы распределителей ВЕ43 с двумя электромагнитами
Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 43.24, ВЕ 43.34, ВЕ 43.54, гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Схемы для распределения потока жидкости для гидрораспределителя ВЕ43
