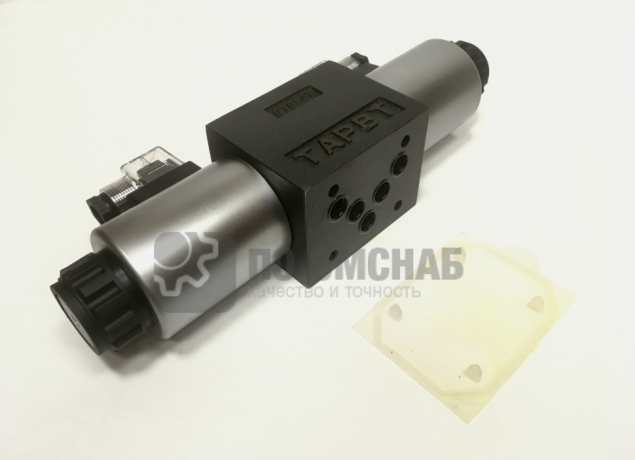

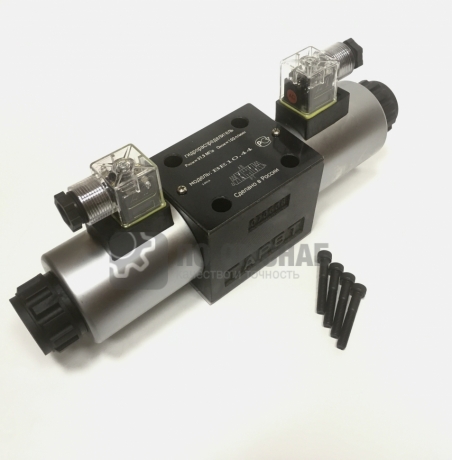

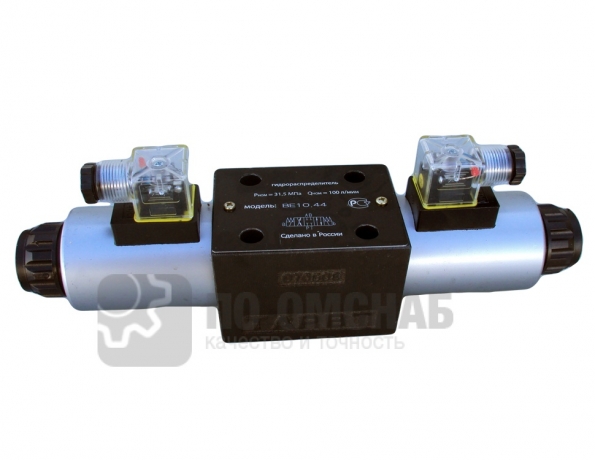

Гидрораспределители ВЕ 10.134 (1РЕ 10.134)
Описание
Гидрораспределители ВЕ10.134 с двухсторонним электромагнитным управлением (1РЕ10.134, 4WE10.U)
Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24(В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24(В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками). Для монтажа гидрораспределителя ВЕ10 понадобиться переходная плита Ду-10.
Структура условного обозначения: Гидрораспределителя ВЕ10.134, ВЕ10.134 Г12, ВЕ10.134 В110, ВЕ10.134 В220.
На примере ВЕ10.44 Г24
| ВЕ10.44 Г24 | -Гидрораспределитель золотниковый. |
| ВЕ10.44 Г24 | -Вид управления: Е - электромагнитное. |
| ВЕ10.44 Г24 |
-Условный проход Ду=10 мм. |
| ВЕ10.44 Г24 |
-Схема распределения потока рабочей жидкости (см. таблицу). |
| ВЕ10.44 Г24 | -Электромагнит напряжение: Г-постоянное напряжение, В-переменное напряжение. |
Технические характеристики гидрораспределители ВЕ
| МОДЕЛЬ | ВЕ43 | ВЕ6 | ВЕ10 |
| Условный проход, мм | 4 | 6 | 10 |
| Макс.поток рабочей жидкости, л/мин | 14 | 80 | 100 |
| Давление номинальное на входе, кгс/см2 / МПа Отверстия: P-A-B |
250/25 | 320/32 | 320/32 |
| Максимальное давление на сливе, МПа Отверстия: Т |
6 | 16 | 16 |
| ВЕС кг. 1магнит | 1 | 1.5 | 4.8 |
| ВЕС кг. 2магнита | 1.4 | 2.2 | 6.1 |
Принцип работы распределителей ВЕ10 с двумя электромагнитами
Гидрораспределители состоят из корпуса (1), золотника управления (3) одного или двух электромагнитов (2) с возвратными пружинами (4). У четырёхлинейного трёхпозиционного (4/3) ВЕ 10.14, ВЕ 10.24, ВЕ 10.34, ВЕ 10.44, ВЕ 10.64 гидрорапрседелителя центральная позиция золотника является нейтральной. Для перемещения золотника в рабочее положение (a) и (b) подаётся ток соответственно на электромагниты "a" и "b", при этом сердечник электромагнита воздействует на управляющий золотник (3) через толкатель (5). В результате открываются каналы для прохождения потока и устанавливаются соответствующие связи между каналами A, B, P, T.Если на электромагнит (2) не подаётся электропитание, пружина (4) возвращает золотник управления (3) в нейтральную позицию. Переключение золотника можно осуществит вручную при помощи ручного устройства аварийного управления (кнопка ручного дублирования).
Присоединительные и габаритные размеры в мм. ВЕ10 с двумя электромагнитами

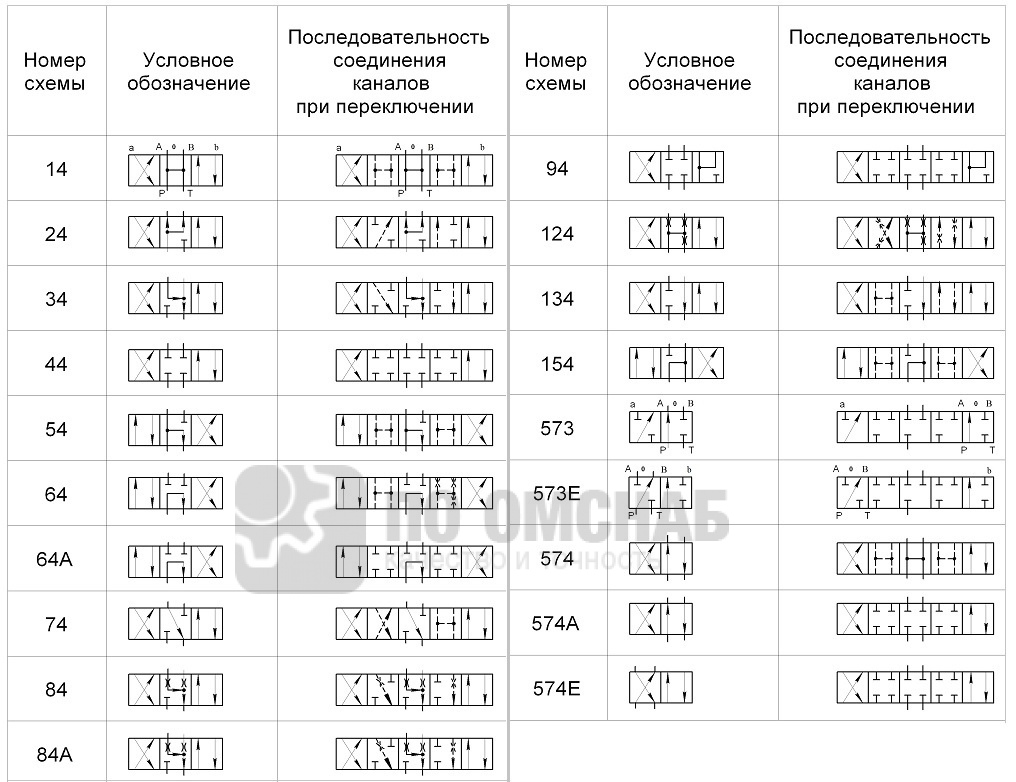

Схемы для распределения потока жидкости для гидрораспределителя ВЕ10 с двумя электромагнитами
