Гидрораспределитель 1Р203АЛ-3-34 Г24 (В220, В110)
Описание
| Yuken |
-Rexroth |
-ГОСТ |
-Усл.обозначение |
|
| - |
- |
АЛ1 |
подвод от независимого потока, слив независимый |
|
| X |
T |
АЛ2 |
подвод от независимого потока, слив соединен с общим сливом |
|
| Y |
E |
АЛ3 |
подвод от основного потока, слив независимый |
|
| XY |
ET |
АЛ4 |
подвод от основного потока, слив соединен с общим сливом |
Гидрораспределитель 1Р203АЛ-3-34 золотникового типа электрогидравлическим управлением на В220, В110 переменного и Г24 постоянного тока с различными гидравлическими схемами 14, 24, 44, 64, и 574 исполнений применяются в горной промышленности и станочной гидравлике. Гидрораспределителей 1Р203 есть четыре варианта управления и слива управляющего золотника (смотреть таблицу).
Технические характеристики:
| Характеристика |
1РН203 |
| Рабочее давление, макс. порты P,А,В, Мпа |
28 |
| Рабочее давление, макс. Порт Т, Мпа |
10 |
| Рабочее давление, макс. Порт Y, Мпа |
10 |
| Минимальное давление управления, Мпа |
1,3 |
| Рабочая жидкость |
минеральное масло, эфир фосфор. Кислоты |
| Температура рабочей жидкости |
-20С-70С |
| Вязкость, мм2/с |
2,8-380 |
| Защита |
IP65 |
| Масса с одним соленоидом, кг |
17,6 |
| Масса с двумя соленоидами, кг |
18 |
| Масса 1РН203 |
16,5 |
| Требование к чистоте рабочей жидкости |
Не ниже девятого класса по NAS1638 |
| Yuken |
-Rexroth |
-ГОСТ |
-Усл.обозначение |
|
| - |
- |
АЛ1 |
подвод от независимого потока, слив независимый |
|
| X |
T |
АЛ2 |
подвод от независимого потока, слив соединен с общим сливом |
|
| Y |
E |
АЛ3 |
подвод от основного потока, слив независимый |
|
| XY |
ET |
АЛ4 |
подвод от основного потока, слив соединен с общим сливом |

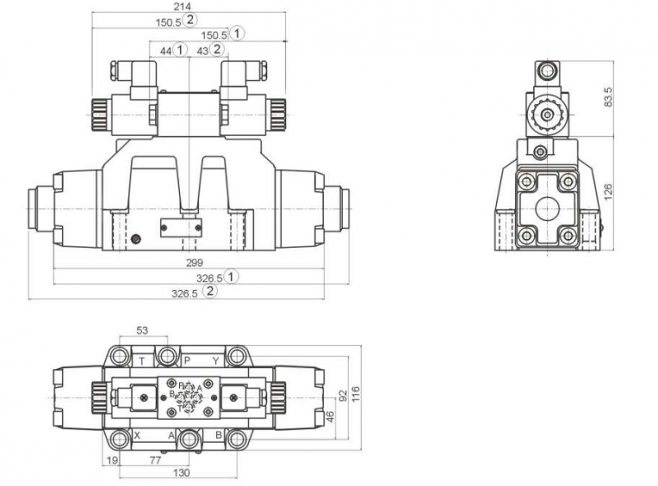

Габаритные размеры гидрораспределителей 1Р203
