Гидрораспределитель 1Р203АЛ-1-64 Г24 (В220, В110)
Описание
Гидрораспределитель 1Р203АЛ-1-64 золотникового типа электрогидравлическим управлением на В220, В110 переменного и Г24 постоянного тока с различными гидравлическими схемами 14, 24, 44, 64, и 574 исполнений применяются в горной промышленности и станочной гидравлике .Гидрораспределителей 1Р203 есть четыре варианта управления и слива управляющего золотника (смотреть таблицу).
Технические характеристики:
Характеристика |
1РН203 |
Рабочее давление, макс. порты P,А,В, Мпа |
28 |
Рабочее давление, макс. Порт Т, Мпа |
10 |
Рабочее давление, макс. Порт Y, Мпа |
10 |
Минимальное давление управления, Мпа |
1,3 |
Рабочая жидкость |
минеральное масло, эфир фосфор. Кислоты |
Температура рабочей жидкости |
-20С-70С |
Вязкость, мм2/с |
2,8-380 |
Защита |
IP65 |
Масса с одним соленоидом, кг |
17,6 |
Масса с двумя соленоидами, кг |
18 |
Масса 1РН203 |
16,5 |
Требование к чистоте рабочей жидкости |
Не ниже девятого класса по NAS1638 |
-Yuken |
-Rexroth |
-ГОСТ |
-Усл.обозначение |
|
- | - | АЛ1 |
подвод от независимого потока, слив независимый | |
X | T | АЛ2 |
подвод от независимого потока, слив соединен с общим сливом | |
Y | E | АЛ3 |
подвод от основного потока, слив независимый | |
XY | ET | АЛ4 |
подвод от основного потока, слив соединен с общим сливом |

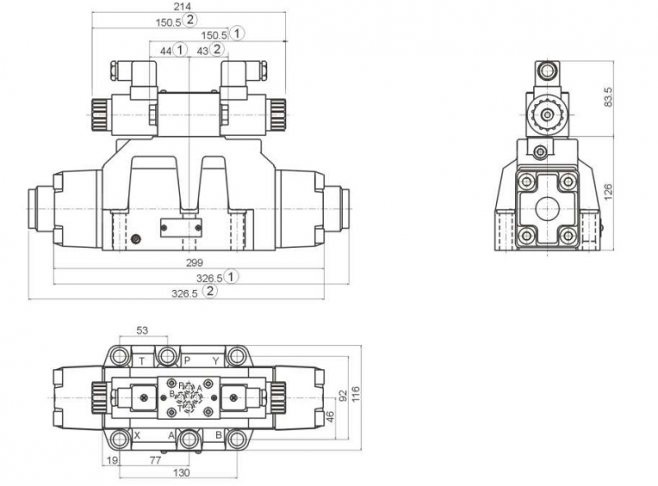

Габаритные размеры гидрораспределителей 1Р203
