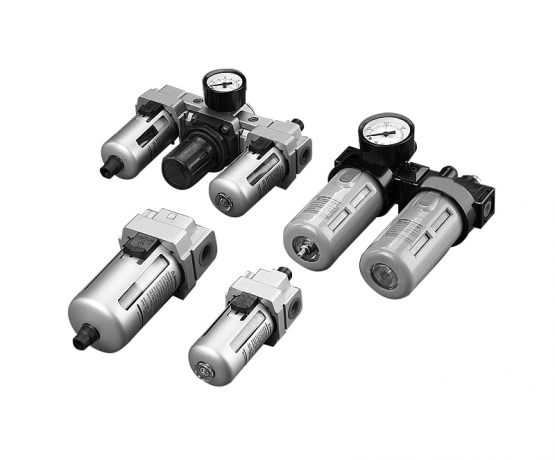

AC4010 и AC5010 блок подготовки воздуха
Описание
Блок подготовки сжатого воздуха AC5010 и AC4010 вертикальной компоновки серии АС предназначен подготовки сжатого воздуха в пневмоприводах различного назначения и подготовки воздуха перед пневмоинструментом.
Служит для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, распыления смазочного материала
Технические характеристики блока подготовки воздуха AC
Модель |
AС2010 |
AС3010 |
AС4010 |
AС5010 |
Состав блока |
AW2000+ AL2000 |
AW3000+ AL3000 |
AW4000+ AL4000 |
AW5000+ AL5000 |
Присоединительная резьба |
G1/8”, G1/4” |
G1/4”, G3/8” |
G3/8”, G1/2” |
G3/4”, G1” |
Пропускная способность L/min |
500 |
1700 |
3000 |
4000 |
Наличие защитного стакана |
Нет | Да |
||
Максимальное входное давление | 12Бар (1,2Мпа) |
|||
Диапазон рабочего давления | 0-10 Бар (0-1Мпа) |
|||
Диапазон регулирования давления | 0,5 – 9,5 Бар |
|||
Тонкость фильтрации | 25 мкм |
|||
Слив конденсата | Полуавтоматический, Автоматический-опция |
|||
Монтаж | Вертикальный |
|||
Рекомендуемое масло | ISO VG32 |
|||
Максимальный объем конденсата, мл |
28 |
40 |
75 |
75 |
Диапазон рабочих температур | 0~60 °С |
|||
Рабочая среда | Воздух |
|||
Материалы | Алюминий, спеченная бронза, поликарбонат,NBR |
|||
Вес, кг |
0.66 |
0.98 |
7.93 |
3.6 |
